Đây là một trong số ít câu hỏi về quy hoạch hạ tầng mà câu trả lời đúng lại là phủ định câu hỏi. Tuyến metro số 10 trong hồ sơ hướng tuyến không có điểm đầu và cũng không có điểm cuối, bởi hành lang của nó khép kín thành một vòng. Đo trực tiếp trên dữ liệu gốc, đỉnh tọa độ thứ nhất và đỉnh tọa độ thứ 490 chỉ cách nhau 41,9 mét trên trục Phạm Hùng, ngắn hơn cả bước vẽ trung bình 96,5 mét của chính chuỗi tọa độ ấy. Khoảng hở đó là sai số vẽ chứ không phải một đoạn tuyến còn dang dở.
Trước khi đi tiếp, cần nói rõ giới hạn của tư liệu. Hồ sơ hướng tuyến chỉ chứa tim tuyến, tên tuyến, mã tuyến, màu và chiều dài. Nó không kèm danh sách nhà ga, không phân định đoạn đi ngầm với đoạn đi trên cao và không có vị trí depot. Trên các khung ảnh minh họa, thứ duy nhất thuộc về M10 là vạch đỏ liền nét. Những nhãn mang ký hiệu chữ M là nhà ga của tuyến đường sắt đô thị khác đang khai thác, còn nhãn mang biểu tượng đầu máy là ga đường sắt quốc gia. Mọi nhận định về ga, về depot và về kịch bản vận hành trong bài đều là phân tích của người viết.
Ba bằng chứng đo được trên dữ liệu gốc
Việc một tuyến là vòng kín hay tuyến hở không nên kết luận bằng cảm giác khi nhìn bản đồ thu nhỏ, vì ở tỷ lệ nhỏ một khe hở vài trăm mét cũng biến mất. Ba phép kiểm tra dưới đây độc lập với nhau và cùng cho một kết quả.
| Phép kiểm tra | Kết quả | Diễn giải |
|---|---|---|
| Khoảng cách giữa đỉnh đầu và đỉnh cuối | 41,9 m | Nhỏ hơn bước vẽ trung bình 96,5 m, tức nằm trong sai số số hóa |
| Tổng góc quay của toàn hành lang | đúng 360° | Đặc trưng hình học của một đường cong kín, không tự cắt |
| Số đoạn trong dữ liệu | 1 đoạn, 490 đỉnh | Một chuỗi liên tục, không phân nhánh, không đứt quãng |
| Chu vi đo lại so với hồ sơ CAD | 47,177 km so với 47,11 km | Lệch 67 m, tương đương 0,14%, không có dấu hiệu vẽ đôi |
| Diện tích mặt bằng vòng bao lấy | khoảng 102,5 km² | Chỉ tính được cho đường cong kín; đường cong hở không có đại lượng này |
Phép kiểm tra thứ hai là phép có sức thuyết phục cao nhất. Nếu cộng dồn toàn bộ góc bẻ trái và bẻ phải dọc 490 đỉnh, kết quả đúng bằng một vòng tròn hoàn chỉnh. Một tuyến hở, dù uốn lượn thế nào, cũng không cho ra con số 360 độ tròn trịa như vậy. Phép kiểm tra thứ năm còn thú vị hơn: chỉ đường cong kín mới nói được tới diện tích bên trong, và vòng M10 ôm khoảng 102,5 km² mặt bằng, với tâm hình học nằm cách Hồ Gươm chừng 2 km về phía tây bắc.
Một vòng méo, không phải một vòng tròn
Một vòng tròn hoàn hảo có chu vi 47,2 km sẽ bao được 177 km². Vòng M10 chỉ bao 102,5 km², tương đương chỉ số tròn 0,58, nghĩa là hình dạng méo đáng kể. Khoảng cách từ tim tuyến tới tâm vòng dao động từ 3,7 km ở Xuân La tới 7,6 km ở Nam Dư. Chính sự méo ấy khiến hai cung liền nhau có thể thuộc về hai thế giới khác hẳn. Ở khung hình này, vạch đỏ cắt chéo lòng sông Hồng, cách cầu Nhật Tân chừng 600 tới 750 mét về phía hạ lưu theo thanh tỷ lệ, đi qua doi cát giữa dòng rồi tiếp đất ở bãi Tàm Xá. Phía tây khung là Nhat Tan Golf Course, Cồn Camping & Chill, Farm bãi bồi; phía đông là Vườn Phật Thủ Mùi Đức, Nông trại Việt Farm và bến Thành Huế.
Đối chiếu hai khung hình vừa rồi sẽ thấy rõ vì sao không thể nói về M10 bằng một câu mô tả duy nhất. Ở đây, vạch đỏ chạy gần như một đường thẳng ngang khung, trùng khít nhãn Vành đai 2.5. Phía bắc là Nhà Thi đấu Hoàng Mai, Đại học Xây dựng Hà Nội, UBND phường Tương Mai, hồ Đền Lừ, Đình làng Mai Động. Phía nam là Chợ đầu mối Đền Lừ Hoàng Mai, khu Louis City Hoàng Mai với các dãy Louis 1 đến Louis 8, THPT Trương Định và khu đô thị Ao Sào. Trên một tuyến hở, hai môi trường như vậy thường nằm ở hai đầu đối lập; trên vòng kín, chúng chỉ là hai cung kế tiếp nhau của cùng một hành trình liên tục.
Điểm khép vòng ở Phạm Hùng là gì và không là gì
Trong dữ liệu, chuỗi tọa độ bắt đầu tại 21,017125 N – 105,782588 E và kết thúc tại 21,017426 N – 105,782345 E. Cả hai nằm trên trục Phạm Hùng, đoạn cạnh Vincom Sky Lake, nơi hành lang rẽ khỏi Phạm Hùng để đi về phía đường Mỹ Đình.

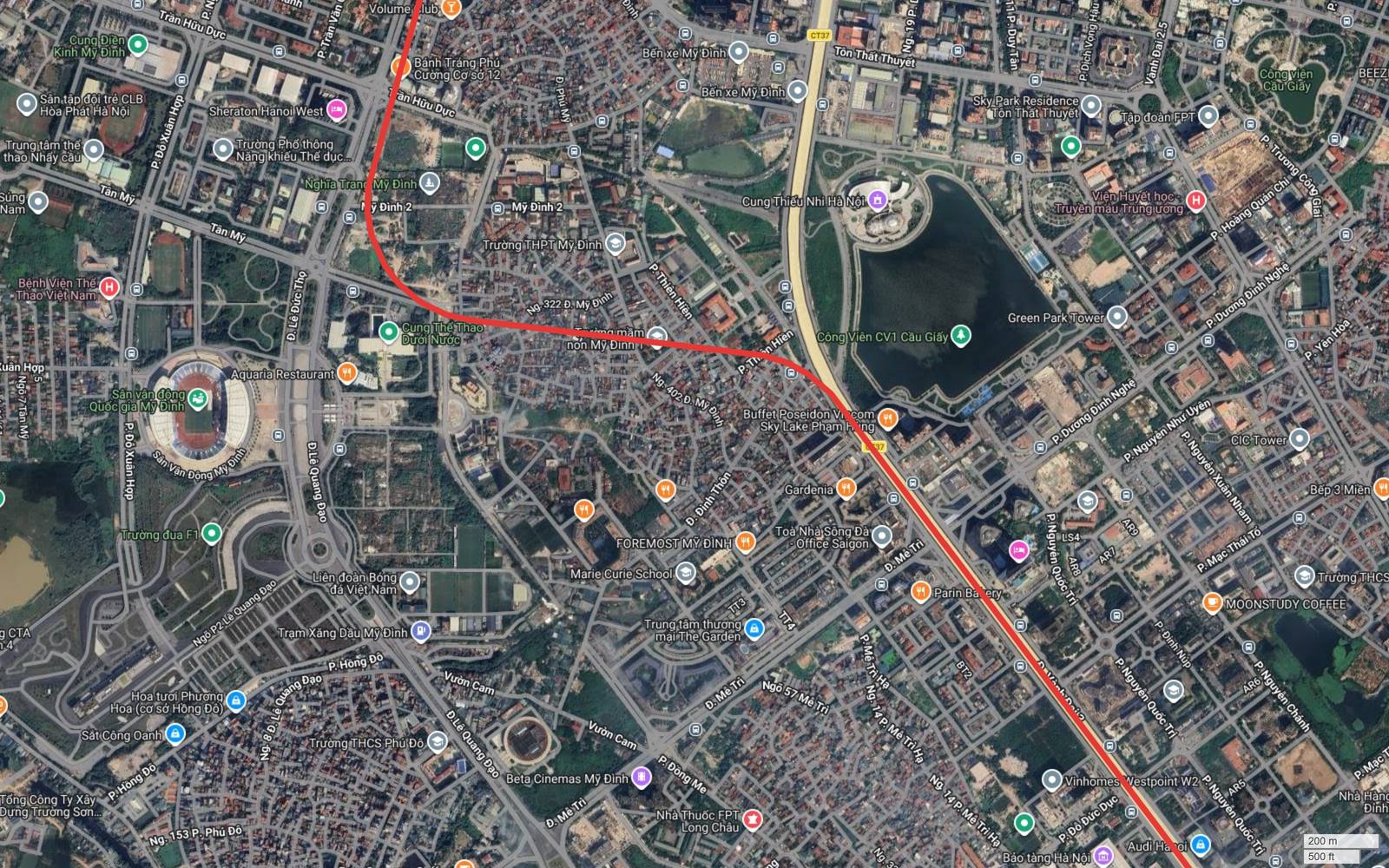

Nơi vòng đóng lại, nhìn từ khung ảnh mở màn
Điều đáng chú ý là chính mắt thường không phát hiện được điểm khép vòng. Ở tỷ lệ của khung ảnh, 41,9 mét tương đương chưa tới ba mươi pixel, mỏng hơn cả bề dày nét vẽ tim tuyến. Vạch đỏ đi từ trục Phạm Hùng theo hướng tây, men đường Mỹ Đình qua Cung Thể thao Dưới nước và Trường THPT Mỹ Đình, rồi bẻ lên bắc dọc Trần Hữu Dực. Không có ký hiệu nào trên ảnh cho biết đây là chỗ chuỗi tọa độ bắt đầu, và cũng không cần có, vì về mặt vận hành nó không khác bất kỳ mét nào khác trên vòng.
Nhánh còn lại trở về từ hướng Trung Hòa
Khung hình này cho thấy nửa còn lại của câu chuyện. Vạch đỏ chạy lên bắc dọc Phạm Hùng qua GO! Thăng Long, CT4 Vimeco, Audi Hanoi, Bảo tàng Hà Nội, Vinhomes Westpoint W2, Trung tâm Hội nghị Quốc gia, JW Marriott Hotel Hanoi, Toà nhà Sông Đà, trung tâm thương mại The Garden, Marie Curie School. Đoạn Phạm Hùng này là quãng duy nhất trên cả vòng mà nhánh đi và nhánh về nằm chồng nhau trên bản vẽ, và cũng chính vì thế nó là quãng dễ gây hiểu nhầm nhất nếu chỉ nhìn ảnh mà không tra dữ liệu.
Vậy điểm khép vòng là gì? Nó là nơi phần mềm bắt đầu và kết thúc việc ghi chuỗi tọa độ. Chỉ vậy thôi. Nó không là nhà ga, không là nơi hành trình bắt đầu, không là nơi hành trình kết thúc, không có ưu thế kỹ thuật nào so với các điểm khác và cũng không nhất thiết là chỗ nên đặt công trình quan trọng nhất. Nếu người lập bản đồ bắt đầu vẽ từ Gia Lâm hay từ Giáp Bát, tuyến M10 vẫn y hệt như hiện nay. Theo trục kết nối về phía đông, khu đô thị Forestia Park tại Phố Nối, Hưng Yên cũng là một điểm nhấn mới của Vùng Thủ đô.
Km 0 chỉ là quy ước ghi chép
Trong loạt bài về M10, mốc Km 0 được đặt tại điểm khép vòng Phạm Hùng và lý trình chạy theo chiều kim đồng hồ, đi lên phía bắc trước. Đó là lựa chọn để tiện đối chiếu ba mươi khung ảnh với nhau, chứ không có căn cứ kỹ thuật nào.
Với một tuyến vòng, hệ lý trình có thể bắt đầu ở bất kỳ đâu và chạy theo bất kỳ chiều nào. Trên thực tế, nhiều tuyến vòng trên thế giới đánh số ga theo vòng và ghi rõ chiều trong ngoặc thay vì dùng lý trình tuyến tính, đơn giản vì lý trình tuyến tính sẽ gặp nghịch lý ở chỗ Km cuối cùng trùng với Km 0. Điều này cũng có nghĩa: khi đọc bất kỳ tài liệu nào về M10, cần kiểm tra người viết đặt mốc gốc ở đâu trước khi so sánh hai bộ số liệu với nhau.
| Mốc quy ước | Vị trí đọc từ dữ liệu | Khu vực tương ứng |
|---|---|---|
| Km 0 | 21,0171 N – 105,7826 E | Phạm Hùng, cạnh Vincom Sky Lake |
| Km 5,9 | 21,0553 N – 105,7778 E | Cổ Nhuế, Thành phố Giao Lưu |
| Km 11,8 | 21,0839 N – 105,8204 E | Nhật Tân, mép bãi sông Hồng |
| Km 17,7 | 21,1017 N – 105,8548 E | Tiên Hội, rìa nam Cổ Loa |
| Km 23,6 | 21,0683 N – 105,8806 E | Thượng Thanh, Đức Giang |
| Km 29,5 | 21,0197 N – 105,8847 E | Thạch Cầu, vùng bãi Long Biên |
| Km 35,4 | 20,9838 N – 105,8749 E | Nam Dư, Lĩnh Nam |
| Km 41,3 | 20,9921 N – 105,8219 E | Khương Đình, Đầm Hồng |
| Km 47,2 | trùng Km 0 | Phạm Hùng |
Hệ quả thứ nhất: không có nơi tàu quay đầu
Trên tuyến xuyên tâm, hai đầu mút là hai công trình nặng: mỗi bên cần đường ray quay đầu, cần bãi đỗ đêm, cần diện tích để đoàn tàu đứng chờ giãn cách và cần không gian cho tổ lái đổi ca. Vòng kín xóa bỏ toàn bộ nhóm hạng mục đó. Tàu chạy liên tục theo hai chiều ngược nhau trên hai đường ray riêng, sau mỗi vòng lại về đúng chỗ cũ mà không phải đảo chiều lần nào.
Lợi ích thấy ngay là thời gian. Trên tuyến hở, mỗi lần quay đầu tốn vài phút và toàn bộ giãn cách bị khống chế bởi khâu này. Vòng kín không có nút thắt ấy, nên về lý thuyết có thể chạy giãn cách dày hơn với cùng số đoàn tàu. Đổi lại xuất hiện một rủi ro đặc thù: khi một đoàn tàu chậm, độ chậm sẽ lan truyền quanh vòng và tự quay lại chính nó sau một chu kỳ, thay vì được xóa đi ở đầu mút như trên tuyến hở. Vì vậy tuyến vòng bắt buộc phải cài sẵn quãng dự phòng thời gian ở một hoặc hai vị trí quanh vòng, và những vị trí đó cần đủ đất để bố trí đường tránh.
Dải sân bay Gia Lâm, nơi hiếm hoi còn đủ đất cho hạng mục phụ trợ
Vạch đỏ chạy thẳng theo mép tây đường băng, với Đài tưởng niệm liệt sỹ 918, Sân bóng rổ 918 và Cảng hàng không Hà Nội ở phía đông, hồ Lâm Du và khu Bồ Đề ở phía tây, xa hơn về đông là Sân Golf Long Biên, The Authentic Haseko và Aeon Mall Long Biên. Đây là nơi duy nhất trên toàn vòng mà việc bố trí đường tránh, bãi đỗ trung chuyển hay khu chỉnh bị không đòi hỏi giải phóng mặt bằng dân cư. Cần nhắc lại rằng dữ liệu hướng tuyến không có vị trí depot; đoạn phân tích này chỉ nói về điều kiện quỹ đất đọc được từ ảnh.
Hệ quả thứ hai: depot đặt ở đâu trên một vòng kín
Trên tuyến xuyên tâm, depot thường gắn liền với một trong hai đầu mút, tận dụng quỹ đất vùng ven và tránh phải làm nhánh nối riêng. M10 không có đầu mút nào, nên depot buộc phải nối vào vòng bằng một nhánh rẽ độc lập, và vị trí nhánh rẽ ấy trở thành quyết định thiết kế quan trọng bậc nhất của cả dự án.
Ba tiêu chí thường được cân nhắc: quỹ đất đủ rộng và liền thửa, chi phí giải phóng mặt bằng thấp, và vị trí không quá lệch về một phía của vòng để hành trình chạy rỗng buổi sáng và buổi tối không quá dài. Đọc từ ba mươi khung ảnh, có ba khu vực đáp ứng được tiêu chí thứ nhất và thứ hai.
Đồng Đông Hội, vùng ruộng rộng ở nửa bắc
Vạch đỏ đi chéo xuống đông nam qua vùng ruộng rộng của Đông Hội và cắt sông Ngũ Huyện Khê ở rìa dưới khung. Phía tây nam là quần thể Vietnam Exposition Center, Nhà tròn Kim Quy, trục Vành đai 2 và nhãn Depot HN3. Nhãn này rất dễ bị hiểu nhầm nên phải nói thẳng: nó là khu depot của một dự án đường sắt đô thị khác đang hiện trên nền bản đồ, dữ liệu M10 hoàn toàn không có vị trí depot nào. Điều nó cho thấy là khu vực Đông Anh đang được định hình như một cực hạ tầng đường sắt đô thị mới của Hà Nội, chứ không phải M10 sẽ đặt depot ở đó. Quỹ đất quanh khu vực này cũng đang đón làn sóng đô thị mới, tiêu biểu là dự án Forestia Lake tại Mê Linh.

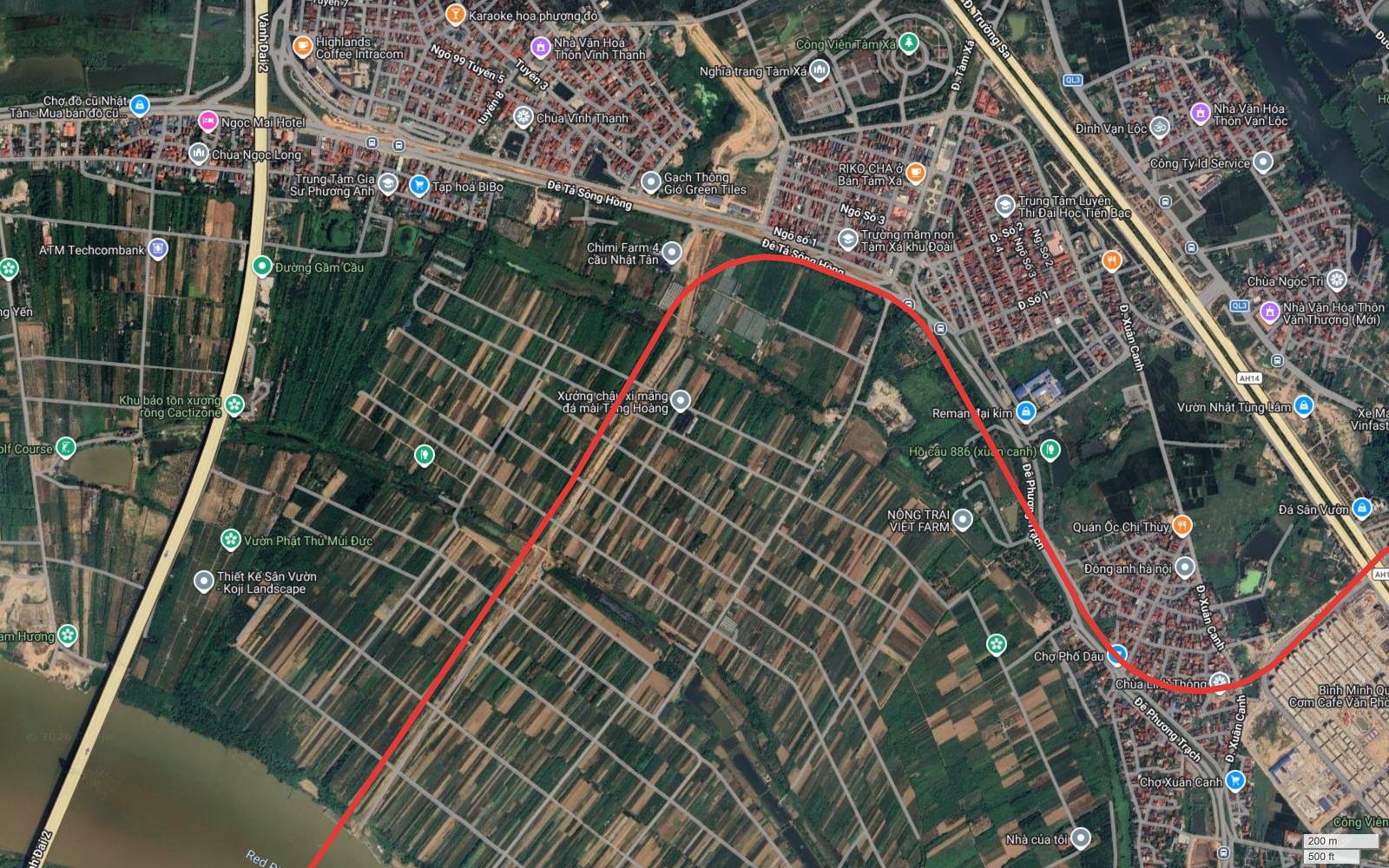

Bãi Tàm Xá, quỹ đất liền thửa gần trung tâm nhất
Vạch đỏ tiếp đất giữa vùng ruộng chia luống, uốn một cung rộng dưới chân Đê Tả Sông Hồng, đi cạnh Chimi Farm 4 cầu Nhật Tân, Nông trại Việt Farm, Hồ câu 886 Xuân Canh, Chùa Vĩnh Thanh, Nghĩa trang Tàm Xá và Công viên Tàm Xá. Bán kính cong lớn ở đây là dấu hiệu người vẽ còn nhiều tự do. Nhược điểm của khu vực này nằm ở chỗ khác: phần lớn diện tích thuộc vùng bãi trong phạm vi bảo vệ đê điều, nơi ràng buộc pháp lý về xây dựng công trình lớn khắt khe hơn hẳn phần trong đê.
So sánh ba ứng viên, dải sân bay Gia Lâm có lợi thế rõ nhất về pháp lý và về vị trí, vì nó nằm ngay trên phần đông của vòng, cách tâm hình học khoảng bảy cây số, và phần lớn diện tích do nhà nước quản lý. Một lần nữa cần nhấn mạnh đây là đánh giá điều kiện quỹ đất của người viết, không phải phương án đã được nghiên cứu.
Hệ quả thứ ba: cửa ngõ thay cho đầu mút
Trên tuyến xuyên tâm, hai đầu mút thường trùng với cửa ngõ đô thị và trở thành điểm gom khách lớn nhất. Vòng kín không có vai trò ấy, nên chức năng cửa ngõ chuyển hết sang các điểm chạm mạng lưới. Nói cách khác, giá trị của một vị trí trên vòng M10 phụ thuộc vào việc nó nối được với cái gì, chứ không phụ thuộc vào việc nó gần hay xa một đầu tuyến nào.
Phần dưới đây liệt kê bốn ứng viên cửa ngõ, tất cả đều đo bằng thanh tỷ lệ ở góc dưới phải khung ảnh chứ không ước lượng bằng mắt. Sự khác biệt giữa một trăm mét và một cây số ở đây quyết định hoàn toàn việc một điểm chạm có trở thành ga chuyển tuyến thực sự hay chỉ là hai nhà ga tình cờ gần nhau.
Cửa ngõ tây nam: Thượng Đình
Vạch đỏ cắt trục Nguyễn Trãi, tức Quốc lộ 6, đúng tại Thượng Đình. Nhãn Thượng Đình mang ký hiệu chữ M trong khung là nhà ga của tuyến 2A Cát Linh – Hà Đông, tuyến đường sắt đô thị đang khai thác thương mại. Đối chiếu thanh tỷ lệ, khoảng cách từ tim tuyến tới nhãn nhà ga này vào khoảng 100 tới 200 mét, đủ gần để tổ chức một nhà ga chuyển tuyến trực tiếp. Cũng trong khung có hai nhãn chữ M khác cần phân biệt: Ga Láng cách tim tuyến chừng 800 mét và Ga Vành đai 3 cách chừng 1,2 km. Hai con số sau chỉ đủ cho việc đi bộ nối chuyến trong điều kiện thuận lợi, chứ không đủ để nói tới ga chung.
Cửa ngõ tây bắc: Mai Dịch
Điểm chạm này thậm chí còn gần hơn Thượng Đình. Vạch đỏ cắt vuông góc đường Hồ Tùng Mậu, tức Quốc lộ 32, và nhãn Nhà Ga Metro Lê Đức Thọ mang ký hiệu chữ M hiện ngay bên cạnh. Đối chiếu thanh tỷ lệ, khoảng cách vào khoảng 70 tới 120 mét. Con số này nhỏ hơn nhiều so với ấn tượng thị giác thông thường, và nó thay đổi hẳn kết luận: ở khoảng cách như vậy, hai tuyến có thể dùng chung một công trình ga hoặc nối bằng hành lang ngầm ngắn. Quanh đó là Goldmark City, THCS và THPT Newton, Học viện Tư pháp, Đại học Sân khấu Điện ảnh Hà Nội và Cao đẳng Cơ điện Hà Nội.
Cửa ngõ đông: cụm Gia Lâm
Đây là điểm chạm khác loại. Nhãn Gia Lam Train mang biểu tượng đầu máy nên là ga đường sắt quốc gia, không phải ga đường sắt đô thị, và cần gọi đúng như vậy. Cùng khung còn có Nhà máy Xe lửa Gia Lâm và Bến xe Gia Lâm ở phía tây; phía đông là BMW Long Biên, THACO AUTO Hà Nội, Hyundai Long Biên, VinFast Nguyễn Văn Linh, GO! Long Biên, cùng THPT Nguyễn Gia Thiều và Bệnh viện Đa khoa Tâm Anh. Một tuyến vòng chạm vào tổ hợp ga quốc gia cộng bến xe liên tỉnh sẽ tạo ra cửa ngõ phía đông cho toàn mạng lưới, chứ không riêng cho chính nó.
Cửa ngõ nam: Giáp Bát
Vạch đỏ giữ hướng tây trên trục Vành đai 2.5, cắt liên tiếp phố Trương Định, đường Giải Phóng và tuyến đường sắt Bắc Nam trong một quãng chỉ vài trăm mét. Phía nam điểm cắt là Bến xe Giáp Bát và Trung tâm Vận tải Đường sắt Bắc Nam; phía bắc là Rạp Beta Giải Phóng, Nhà thờ Giáo xứ Kẻ Sét, Siêu thị Thành Đô và Trương Định Plaza. Trên tuyến xuyên tâm, một vị trí như thế này thường được chọn làm đầu mút phía nam. Trên vòng kín, nó thành cửa ngõ mà không cần đóng vai trò kết thúc hành trình.
| Ứng viên cửa ngõ | Đối tượng chạm | Khoảng cách đo trên ảnh | Mức khả thi trung chuyển |
|---|---|---|---|
| Mai Dịch | Ga Lê Đức Thọ, tuyến số 3 (nhãn chữ M) | khoảng 70 – 120 m | Rất cao, có thể dùng chung công trình |
| Thượng Đình | Ga Thượng Đình, tuyến 2A (nhãn chữ M) | khoảng 100 – 200 m | Rất cao |
| Gia Lâm | Ga đường sắt quốc gia và bến xe liên tỉnh | vài trăm mét | Cao, đa phương thức |
| Giáp Bát | Đường sắt Bắc Nam, bến xe liên tỉnh | giao cắt trực tiếp | Cao |
| Thanh Xuân | Ga Láng, tuyến 2A (nhãn chữ M) | khoảng 800 m | Trung bình, phải đi bộ nối |
| Khương Đình | Ga Vành đai 3, tuyến 2A (nhãn chữ M) | khoảng 1,2 km | Thấp |
Hệ quả thứ tư: cách đọc giá trị bất động sản đổi khác
Trên tuyến xuyên tâm, thị trường quen với một quy luật đơn giản: càng gần trung tâm càng đắt, càng gần đầu mút càng rẻ, và giá tăng theo mức độ tiếp cận nhà ga trung tâm. Vòng kín làm quy luật ấy mất hiệu lực vì mọi điểm trên vòng đều cách trung tâm một khoảng tương tự, dao động từ 3,7 km ở Xuân La tới 7,6 km ở Nam Dư.
Thay vào đó, ba yếu tố khác lên ngôi. Thứ nhất là mật độ dân cư trong bán kính đi bộ, vì trên vòng kín lưu lượng của một nhà ga phụ thuộc gần như hoàn toàn vào chỗ đứng của chính nó. Thứ hai là khả năng chuyển tuyến tại chỗ, tức bốn ứng viên cửa ngõ nói trên. Thứ ba là hướng di chuyển mà vòng phục vụ tốt: đi vòng quanh giữa các quận ngoại vi mà không phải xuyên qua trung tâm.
Hai mặt bằng giá cách nhau chưa tới một cây số
Khung hình này minh họa sát nhất điều vừa nói. Phía tây là Century Tower, Imperia Sky Garden, Vincom Mega Mall Times City, VinKE và Thủy cung Times City, Park 8 Times City, Bệnh viện Thanh Nhàn và Bệnh viện Ung bướu Hà Nội. Phía đông là Đại học Kinh doanh và Công nghệ, Khu nhà liền kề Green Park, Đình làng Thanh Trì và Đền Mẫu Thanh Trì. Hai bên chỉ cách nhau vài trăm mét mà mặt bằng giá chênh nhau rõ rệt. Nếu M10 là tuyến xuyên tâm, chênh lệch đó sẽ được đọc theo trục hướng tâm; với vòng kín, nó phải được đọc theo mật độ dân cư và khả năng gom khách tại chỗ. Đáng chú ý, dải đất này nằm trong vùng ảnh hưởng của đại đô thị Vinhomes Global Sportia quy mô hơn 9.000 ha đang được quy hoạch ở cửa ngõ phía Nam Hà Nội.

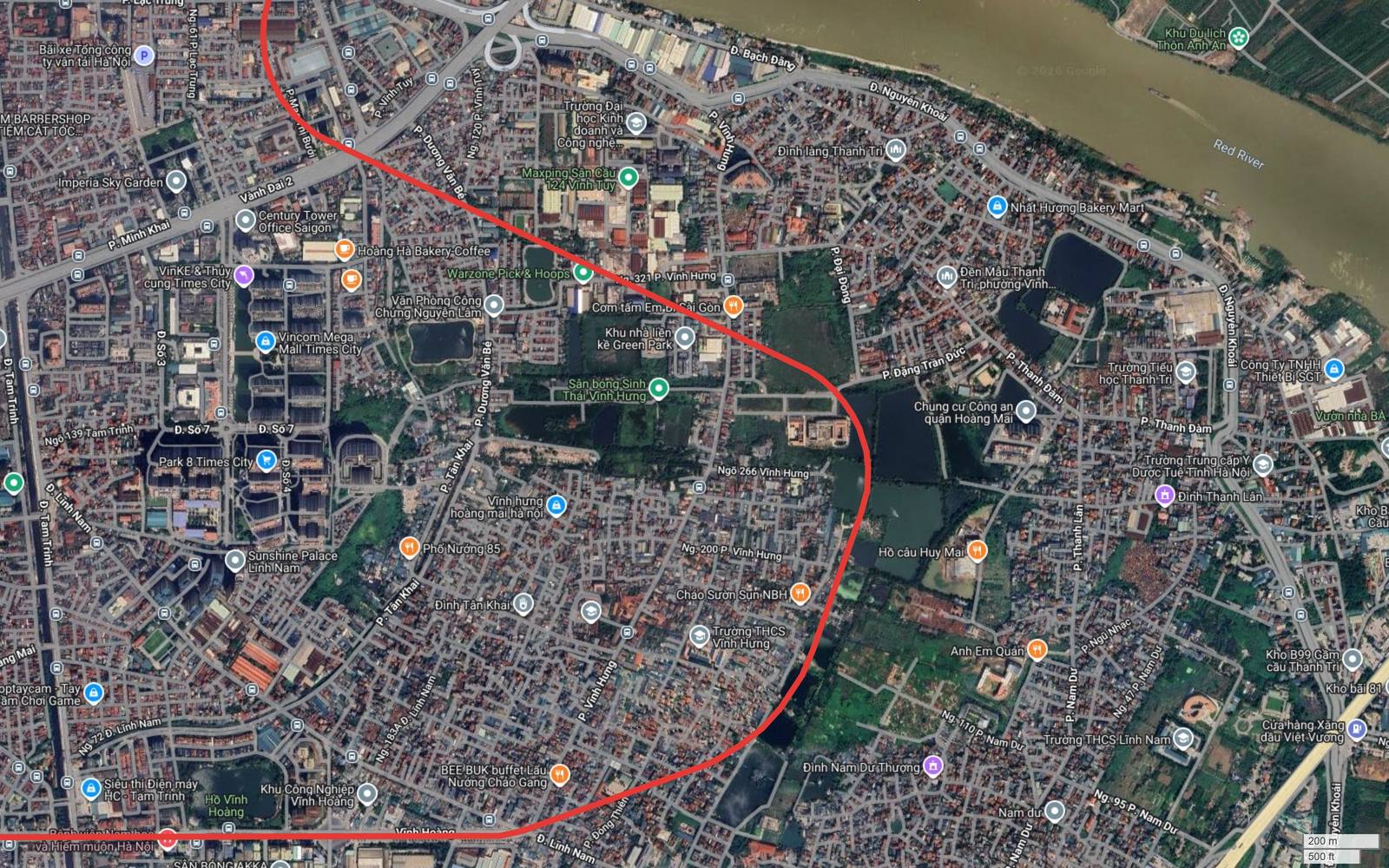

Cung nam, nơi vòng phình xa nhất khỏi tâm
Vạch đỏ đi xuống nam qua Trường THCS Vĩnh Hưng, Chung cư Công an quận Hoàng Mai, hồ câu Huy Mai, Đình Nam Dư Thượng, Đình Thanh Lân và Trường THCS Lĩnh Nam, rồi bẻ vuông góc sang tây. Trên một vòng méo như M10, những khúc phình xa tâm chính là nơi tuyến phục vụ những khu dân cư mà mạng lưới hướng tâm hiện nay bỏ trống. Đó là lý lẽ mạnh nhất ủng hộ hình dạng vòng, và cũng là chỗ mà giá trị gia tăng lý thuyết lớn nhất.
Nếu muốn mở rộng phạm vi phục vụ thì làm cách nào
Câu hỏi kéo dài tuyến gần như luôn xuất hiện khi nói về metro. Với vòng kín, câu hỏi ấy cần đặt lại cho đúng, vì không có đầu hở nào để nối tiếp. Có ba hướng khả dĩ.
- Làm nhánh rẽ từ một điểm trên vòng. Đây là cách phổ biến nhất với các tuyến vòng trên thế giới. Nhánh rẽ có thể chạy ra Đông Anh từ cung bắc, ra Gia Lâm phía đông hoặc ra Thanh Trì phía nam. Nhược điểm là làm phức tạp biểu đồ chạy tàu và giảm giãn cách hiệu dụng trên phần vòng chung.
- Nắn lại chính vòng để ôm thêm khu vực. Cách này giữ nguyên tính đơn giản của vận hành nhưng thay đổi hồ sơ tuyến, đồng thời làm chu vi và thời gian chạy trọn vòng dài thêm.
- Giữ nguyên vòng, tăng cường tuyến khác cắt qua nó. Trên thực tế đây thường là lựa chọn hợp lý nhất, vì giá trị của một vòng nằm ở số điểm nó chạm được với phần còn lại của mạng lưới, chứ không nằm ở chiều dài bản thân nó.
Cung bắc, nơi một nhánh rẽ dễ triển khai nhất
Vạch đỏ chạy thẳng hướng đông song song sông Hoàng Giang, đi qua Cây đa Bác Hồ, Quang Trung Sport, Nhà Văn hoá Thôn Tiên Hội, Trường THPT Cổ Loa. Phía bắc là các nhãn Thành Cổ Loa, Chùa Thôn Mạch Tràng, Hồ câu Bảo Uyên, cách tim tuyến chừng 700 tới 900 mét theo thanh tỷ lệ. Mật độ xây dựng thấp trên toàn cung này là điều kiện thuận lợi cho mọi phương án mở rộng, nhưng khoảng cách tới di tích quốc gia đặc biệt lại là ràng buộc phải tính từ sớm.
Câu hỏi thường gặp
Điểm đầu và điểm cuối tuyến metro số 10 Hà Nội nằm ở đâu?
Tuyến không có điểm đầu và điểm cuối. Dữ liệu hướng tuyến gồm một chuỗi 490 đỉnh tọa độ khép lại thành vòng; đỉnh thứ nhất và đỉnh thứ 490 chỉ cách nhau 41,9 mét trên trục Phạm Hùng, khoảng cách nhỏ hơn cả bước vẽ trung bình 96,5 mét của chính chuỗi tọa độ đó. Khe hở này là sai số vẽ, không phải một đoạn hở thật.
Điểm khép vòng trên trục Phạm Hùng có ý nghĩa vận hành gì không?
Không. Tọa độ 21,017125 N và 105,782588 E chỉ là nơi phần mềm bắt đầu ghi chuỗi tọa độ. Nếu người vẽ bắt đầu ở Gia Lâm hay Giáp Bát thì hình dạng tuyến vẫn y nguyên. Điểm này không phải nhà ga, không phải nơi hành trình kết thúc và không có ưu thế kỹ thuật nào so với các điểm khác trên vòng.
Trên một tuyến vòng thì tàu chạy như thế nào?
Tàu chạy liên tục theo hai chiều ngược nhau trên hai đường ray riêng, cùng quay về đúng vị trí xuất phát sau mỗi vòng mà không cần đảo chiều. Hành khách chọn chiều đi ngắn hơn giữa hai điểm, nên quãng đường tối đa giữa hai vị trí bất kỳ trên vòng chỉ bằng nửa chu vi, tức khoảng 23,6 km.
Depot của một tuyến vòng nên đặt ở đâu?
Dữ liệu hướng tuyến không có vị trí depot, nên đây là phân tích của người viết. Trên vòng kín, depot buộc phải nối vào tuyến bằng nhánh rẽ riêng. Ba vị trí có điều kiện quỹ đất thuận lợi nhất đọc được từ ảnh là dải sân bay Gia Lâm, vùng canh tác Đông Hội và bãi Tàm Xá. Nhãn Depot HN3 nhìn thấy gần Đông Hội thuộc về một dự án đường sắt đô thị khác chứ không phải của M10.
Nếu không có hai đầu mút thì đâu là cửa ngõ của tuyến?
Vai trò cửa ngõ chuyển sang các điểm chạm mạng lưới. Đo trên ảnh vệ tinh, bốn ứng viên rõ nhất là Thượng Đình cách nhà ga tuyến 2A khoảng 100 đến 200 mét, Mai Dịch cách nhà ga tuyến số 3 khoảng 70 đến 120 mét, cụm Gia Lâm nơi hội tụ ga đường sắt quốc gia với bến xe liên tỉnh, và Giáp Bát nơi tuyến cắt đường sắt Bắc Nam cạnh một bến xe lớn.
Mốc Km 0 của tuyến metro số 10 nằm ở đâu?
Bài viết đặt Km 0 tại điểm khép vòng trên trục Phạm Hùng chỉ để tiện định vị, hoàn toàn là quy ước ghi chép. Trên tuyến vòng, hệ mốc lý trình có thể bắt đầu từ bất kỳ đâu và chạy theo bất kỳ chiều nào mà không làm thay đổi bản chất tuyến. Khi so sánh hai tài liệu về M10, việc đầu tiên cần làm là kiểm tra mỗi bên đặt gốc lý trình ở đâu.
Tuyến metro số 10 có thể kéo dài thêm được không?
Một vòng kín không kéo dài được theo cách của tuyến xuyên tâm vì nó không có đầu hở để nối tiếp. Muốn mở rộng phạm vi phục vụ, phương án khả dĩ là làm nhánh rẽ nối từ một điểm trên vòng ra ngoài, hoặc nắn lại chính vòng để ôm thêm một khu vực. Cả hai đều là thay đổi lớn về hồ sơ chứ không phải phần kéo dài đơn giản.
Vì sao có thể khẳng định đây là vòng kín chứ không phải tuyến hở?
Có ba căn cứ độc lập. Thứ nhất, khe hở giữa hai đỉnh chỉ 41,9 mét trong khi bước vẽ trung bình của chuỗi tọa độ là 96,5 mét. Thứ hai, tổng góc quay của toàn hành lang đúng 360 độ, đặc trưng của một đường cong kín không tự cắt. Thứ ba, trên khung ảnh mở màn và khung ảnh khép lại, hai nhánh chồng khít lên nhau trên mặt đường Phạm Hùng, không để lộ khoảng trống nào.
Tổng kết
Với tuyến metro số 10, câu hỏi về hai đầu mút không có đáp án vì bản thân câu hỏi đặt sai với hình dạng tuyến. Dữ liệu cho thấy một hành lang liên tục 490 đỉnh khép thành vòng, chu vi 47,2 km, ôm khoảng 102,5 km² mặt bằng, khe hở giữa hai đỉnh cuối chỉ 41,9 mét và tổng góc quay đúng 360 độ. Điểm khép vòng trên trục Phạm Hùng chỉ là chỗ chuỗi tọa độ bắt đầu, không mang chức năng vận hành nào.
Điều đó kéo theo bốn thay đổi trong cách đọc tuyến. Không có nơi tàu quay đầu, nên toàn bộ nhóm công trình đầu mút biến mất và bù lại phải cài quãng dự phòng thời gian quanh vòng. Depot phải nối bằng nhánh rẽ riêng, với dải sân bay Gia Lâm là khu vực có điều kiện quỹ đất tốt nhất theo đánh giá của người viết. Chức năng cửa ngõ chuyển sang bốn điểm chạm mạng lưới, trong đó Mai Dịch và Thượng Đình có khoảng cách đo được đủ ngắn để tổ chức chuyển tuyến trực tiếp. Và cuối cùng, giá trị bất động sản dọc tuyến phải được đọc theo mật độ dân cư cùng khả năng trung chuyển tại chỗ, thay vì theo khoảng cách tới một đầu mối không tồn tại.
